空氣能采暖主機電氣系統與集成控制

發布時間：2022-08-17

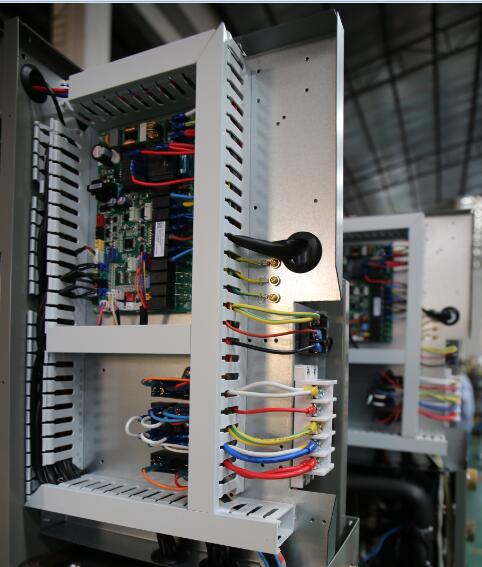

空氣能采暖電氣系統與集成控制


9.1一般規定
9.1.1集成系統宜具備根據室內實際負荷變化自動調節系統中主機和末端運行參數的功能。

9.1.2集成系統中設 備的通信協議和接口應符合國家現行有關標準的規定。

9.1.3集成系統工作應準確、 可靠，并應符合下列規定:

1與被集成的各子系統之間通信應準確無誤，各子系統之間應能實現物理互聯和邏輯互聯，實現信息共享、協同工作;

2集成系統應具備對各子系統良好的控制功能;

3集成系統在正常運行條件下(包括滿負載運行)應具有良好的響應特性和高可靠性。

9.2

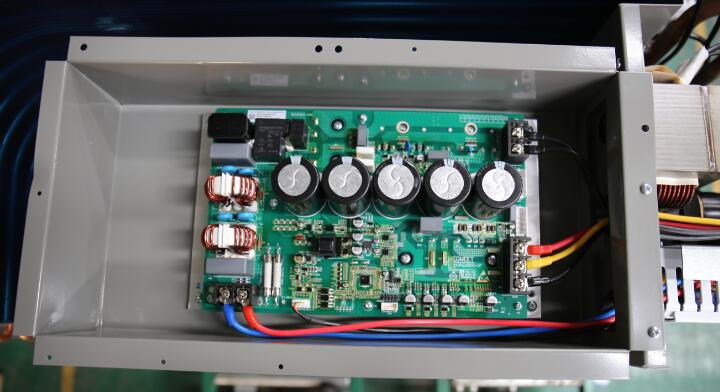

系統集成控制器

9.2.1
系統集成控制器宜具有供冷、供暖、空調和通風等多種便于用戶操控的模式。

9.2.2系統集成控制器應具有一鍵關機功能及其他安全功能。

9.2.3系統集成控制器宜實現互聯網控制，可遠程查看及設置主機的部分參數，如報警提醒、模式設置和水溫設定等，，可連續存儲主機相關各項數據。

9.2.4系統集成控制器宜自帶后臺監測功能，可后臺監測每臺設備的運行狀態及運行數據。

9.2.5系統集成控制 器可連人智能家居系統。


9.2.6系統集成或末端宜配置 APP.實現手機遠程操控。

9.2.7系統集成控制器可實現多臺聯動，一個控制器控制多臺
機器。

9.2.8系統集成控制器應能設置運行模式。

9.3房間溫度控制器


9.3.1房間溫度控 制器應設置在附近無散熱體、周圍無遮擋物、不受風直吹、不受陽光直曬、通風干燥、周圍
無熱源體、能正確反映室內溫度的位置。溫控器的安裝高度宜距離地面1. 2m~1.5m, 與照明開關在同-水平線上。

9.3.2地溫型溫控器的傳感器不應被家具或地毯等覆蓋或遮擋，宜布置在人員經常停留的位置且在加熱部件之
間空地處。

9.3.3宜采用同一溫控 器控制風機盤管及地面輻射供暖末端，或制冷劑末端及地面輻射供暖末端。

9.4配電系統


9.4.1當選用的戶式兩聯供系統冷熱源主機需要三相電源時，進戶線應采用三相電源，并配置三相電能表。


9.4.2
戶式兩聯供系統冷熱源主機由戶用配電箱配電時，配電回路應與其他家用電器和照明回路分開，并宜設
置專用的配電控制箱。當戶式兩聯供系統需單獨管理、 分項計量或單獨計費時，或當配電設計含有簡單設備控制功能或家居配電箱虎電文路數量過我時，應設置獨立的專用配電箱及電能表箱、


9.4.4
電氣裝置和設備的防護等級應滿足安裝環境及電擊防護收，設計應有合國家現行有關標市的規定，并滴
足產品設計量求，產品應取得3C認證或生產許可證。

9.4.5戶式兩聯供 系統冷熱源主機配電系統應符合下列規定:

1當室外設備電源單獨回路供電時，配電線路應設置短路及過負荷保護器:當安裝位置位于人伸臂所能觸及的范
圍或末端配電線路采用TT系統時，應加裝剩余電流動作保護器;


2當設備要求電源送至室內設備，或室內設備和室外設備合用電源回路供電時，配電線路應設置短路、過負荷
及剩余電流動作保護器;


3應根據所選用設備的壓縮機及配置的變速器等負荷的特性，對配電線路進行過流保護整定。

9.4.6末端設備、 混水器及其溫控系統應符合下列規定:


1風機盤管(含風機、電動閥或電磁閥和溫控器)或制冷劑末端(含風機、膨脹閥和溫控器)及混水器的電源宜單
獨回路供電，配電線路應設置短路及過負荷保護器;當落地式安裝時.應加裝剩余電流動作保護器;

2當地面輻射供暖電動閥和溫控器供電電源與其他家用電器合用電源回路供電時，配電線路應設置短路、過負

荷及剩余電流動作保護器;


3每臺風機盤管或制冷劑末端宜單獨設置熔斷器保護;當多臺設備共用一套保護裝置時，其鏈式配電線路總計算
電流不應超過20A;

4配電線路剩余電流動作保護器的額定動作電流值不應大于20mA,額定動作時間不應大于0, 1s。

9.4.7各種線路的選擇 及敷設除應滿足設備要求外，還應符合
下列規定:
1
AC220V 或AC220V/380V的電源線路，
以及部分連接與控制線路、閥]控制線路應選銅導體;除成套設備連接線路截面要求符合線路保護規定外，其他

線路截面均不應小于
2. 5mm2 ;

2通信及信號傳輸線路應 與交流電源線路分開敷設，當其間距不滿足抗干擾要求時，應選擇屏蔽纜線或采用金

屬導管護套 等防護措施:區域敷設，不宜與熱水管交叉敷設，不應在地面輻射供暖加熱管排布區域內與熱水管上下
4室外設備至與控制線線路、傳感器線路和閥門平行敷設:內的連接恭場所的纜線宜采用雙重絕緣控制線路
，以及敷設在衛生間潮纜線;

5
選擇室外明敷的道線應考建冊受冬夏季奎外環境參數的電機接觸，還須采取必要的安全措要求;

6電線數設不得與風機電防震及防動物咬線等。施以防水、防塵、防腐蝕、
